Kode Remote TV Universal

Kode Remot TV Universal

 Aiwa: 009, 057,058
 Aolinpike: 033, 053, 056, 079
 Anhua: 017, 001, 032, 047
 Aolinpu: 104
 BenQ: 294
 Baihua: 016, 025, 033, 053, 056, 079
 Baihehua: 023, 024, 040, 043
 Baile: 016, 025, 012, 019, 026, 027, 028, 029, 030, 031, 042
 Baosheng: 011, 025, 016
 BaoHuaShi: 033, 053, 056, 079
 Beijing: 008, 012, 011, 019, 016, 023, 024, 025, 027, 028, 029, 030, 031, 033, 040
, 043,    050, 053, 056, 026, 079, 091, 039, 042, 051, 021, 122, 126, 233, 265, 298
 Cailing: 102
 Caihong: 011, 025, 016
 Caixing: 023, 024, 040, 043, 073
 Changcheng: 011, 016, 017, 023, 024, 025, 033, 040, 043, 053, 056, 001, 012, 019, 027,
026, 028, 029, 030, 031, 042, 079
 Chengdu: 011, 025
 Changfeng: 011, 053, 056, 045, 046, 024, 079, 033
 Changfei: 011, 016, 025, 042, 123
 Changhai: 011, 025, 016, 123
 Chunlan: 142, 107, 131
 Chunfeng: 016, 025, 033, 053, 056, 079, 124
 Chunsun: 011, 025, 016
 Conrowa: 000, 006, 007, 008, 010, 016, 025, 033, 053, 055, 056, 045, 046, 048, 073,
 099, 131, 204, 258
 Changhong: 000, 008, 009, 091, 092, 093, 010, 011, 014, 016, 026, 028, 033, 051, 052,
057, 058, 067, 071, 086, 087, 088, 100, 159, 162, 182, 183, 184, 226, 288, 289,
290, 291, 292, 297, 300
 Chuangjia: 073, 101
 Duongjie: 073, 097, 101
 Dongda: 016, 025
 Donghai: 016, 025
 Digitec: 214, 150, 147
 Donglin: 077
 Detron: 212
 Dayu: 012, 042, 031
 Feilu: 011, 016, 025
 Feiyue: 011, 016, 023, 024, 025, 040, 043
 Feilang: 016, 025
 Feiyan: 033, 053, 056, 079
 Fujitsu: 048
 Fuli: 047
 Goldstar: 009, 019, 023, 024, 040, 043, 098, 140
 Ganxin: 011, 017, 023, 024, 027, 040, 041, 043
 Gangtai: 097
 Huaqiang: 033, 053, 056, 079, 236
 Hisense: 000, 006, 007, 008, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
 Haier: 103, 105, , , , , , , , , , , , , , ,
 Hitachi: 007, 011, , , , , , , , ,
 Hitchi Fufian: 007, 011, , , , , , , , , , , , , , , ,
 Huafa: 007, 016,
 Huanghe: 011, 016, , , , , , , , ,
 Huanghaimei: 016,
 Huangsan: 011, 016, , , , , , , , , ,
 Huari: 007, 033, , ,
 Haiyan: 011, , , , , , , ,
 Haihong: 016, , , , , , , , ,
 Haile: 032,
 Huanyu: 011, , , , , , , , , , , ,
 Hongmei: 003, , , , , , , , , , , , , ,
 Hongyan: 011, , , ,
 Huanglong: 016,
 Huijiaban: 101
 Huodakeji: 032, , ,
 Intel: 213
 Imperial Cown: 033, , , , , , , , , , , , ,
 Jialicai: 016, , , , , , , ,
 Jingxingban: 104
 Jinglipu: 038,
 Jian Seng: 104
 JVC: 089, 161
 Juhua: 011, , , , , , , ,
 Jinghai: 009, , ,
 Jinfeng: 001, , ,
 Jinta: 016, , , , , , , , , , , ,
 Jinque: 011, ,
 Jinque: 032, , , ,
 Jianhua: 017, , , , , , ,
 Jinxing: 007, , , , , , , , , , , , , , , , , , , , ,
 Kaige: 011, , , , , , , , , ,
 Kunlun: 001, , , , , , ,
 Kuaile: 016, , , , ,
 Kangli: 027, , , , , , , , , , , , ,
 Kanghong: 009, ,
 Kangli: 016, , , , , , , , , , , ,
 Kangyi: 016, , , , , ,
 Kongque: 011, , , , , , , , ,
 Kanghua: 103
 Konka: 011, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
 Kangwei: 077, ,
 Longjiang: 011, , , ,
 Lihua: 011
 LG: 024, 040, 098, 043, 140, 259, 260, 261
 Meile: 011, , , , , , , , , , ,
 Mudan: 001, , , , , , , , , , , , , , , , , , , , , , , , ,
 Mengmei: 023, , ,
 Mantianxing: 114
 Mitsubishi: 011,
 Nansheng: 011, , , ,
 Nikon: 009, ,
 NEC: 006, , , , , , , , ,
 NEC: 089,
 Nanbao: 016, , , , , , , ,
 Oulin: 101
 Panda: 001, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
 Polytron: 151, 152, 214
 Panasonic (National): 020, 001, 002, 014, 015, 021, 022, 059, 066
 Philips: 013, 023, , , , , , ,
 Qingdao: 001, , , , , , ,
 Rizhi: 073,
 Rowa: 011, , , , , , , , , , , ,
 Rihong: 073
 Ruyi: 011, , , , ,
 Risheng: 097
 Sharp: 003, 018, 016, 025, 135, 136, 137
 Shencai: 007, , , , , ,
 Shancha: 011, , , ,
 Shanghai: 009, , , , , , , , , , , , , , , ,
 Shaofeng: 011, , , , ,
 Shenyang: 011, , , , ,
 Saige: 011, ,
 Songbai: 016,
 Sanyuan: 003, , , , , , , ,
 Sanjian: 033, , ,
 Skyworth - RGB: 011
 Shanshui: 008
 Sumo: 214
 Sanken: 215
 Sony: 041, 049, 005, 094, 106, 148, 237, 238, 239, 240
 Samsung: 008, 011, 016, 021, 024, 025, 033, 037, 039, 040, 043, 050, 051, 091, 113, 123
 Sanyo: 036, 000, 007, 014, 015, 033, 035, 053, 056, 079, 105, 132, 133, 134, 202, 223
 Sanling: 036
 Shengcai: 057
 Shuyuan: 131
 Songdian: 101
 Seye: 097
 Shengli: 004
 Sherwood: 016
 Shangguandian: 158
 Tiankeban: 101
 Tiangengban: 101
 Taishan: 011
 Tiane: 003
 Tongguang: 033
 Tobo: 016
 Toshiba: 000, 014, 016, 027, 033, 053, 056, 007, 008, 015, 028, 030, 089, 090, 091, 079,
159, 285, 286, 287
 TCL: 051
 Warumaia: 031
 Weipai: 016
 Xiahua: 011
 Xihu: 011
 Xiangyu: 016
 Xuelian: 023
 Xinaghai: 016
 Xingmenban: 104
 Xinsida: 123
 Xiangyang: 033
 Xingfu: 016
 Xinrisong: 009
 Yingge: 016
 Yuhang: 016
 Yonggu: 016
 Yongbao: 009
 Youlansi: 011
 Yajia: 033
 Yousida: 016
 Zhuhai: 016, 888: 033, 053,
 Merk Lain (Other Brand): 036, 044, 057, 073, 077, 097, 101, 102, 103, 104, 106, 114,
178, 293

SOFTWARE TOOL GRATIS UNTUK FLASHING HP SONY ERICSSON

Salam bahagia sobat,,,,,
Kali ini saya akan berbagi software gratis yang biasa saya gunakan untuk proses flashing HP SONY ERICSSON.
Seperti biasa, karena saya tidak pandai menilis di blog, jadi langsung saja....

Phone XS++ V3.2


SETOOL2LITE


A2Uploader


FAR Manager

Untuk drivernya silahkan download disini

Untuk HP SONY ERICSSON type baru silahkan dicoba menggunakan software update service yang disediakan oleh pihak SONY ERICSSON.

WARNING...!!!
- Tutorial cara penggunaannya cari sendiri aja, di blog tetangga atau di YOUTUBE.....
- Dan firmwarenya juga silahkan cari sendiri juga, udah banyak yang upload....

Sekian, semoga bermanfaat.

Memahami Syarat Kerja CPU MTK 6223/6225

Syarat Kerja CPU MTK 6223

Seperti pada CPU MTK 6225 yang telah kita bahas sebelumnya, maka untuk dapat bekerja dengan baik maka CPU membutuhkan 3 syarat utama, yaitu :
1. Tegangan kerja
2. Clock
3. Perintah Kerja

Perbedaan yang akan tampak begitu mencolok pada ponsel yang menggunakan CPU MTK 6223 adalah dimana tidak terdapat IC Power sebagai regulator utama seperti pada ponsel yang menggunakan CPU MTK 6225. Pada Cpu jenis ini Power managemen sudah terintegrated di dalam CPU itu sendiri.
Perhatikan Gambar berikut :


Pada gambar di atas tampak Power Management Circuit yang terdapat dalam CPU MTK 6223 ini. Sehingga CPU selain berfungsi sebagai prosessor data juga berfungsi sebagai regulator. Karena dia merupakan sebuah regulator, maka enable yang berupa power on off maupun jalur input yaitu vbat akan langsung masuk ke dalam CPU.
Perhatikan gambar pin-pin pada CPU MTK 6235 berikut :


Seperti pada syarat kerja CPU MTK sebelumnya, maka syarat kerja pada MTK 6223 ini pun sama baik nama maupun besar tegangannnya. Adapun tegangan-tegangan tersebut adalah :

- Tegangan VIO sebesar 2.8v pada pin B7

Tegangan Input Out put ini salah satu tegangan utama yang langsung dibutuhkan oleh CPU. Jika tegangan ini tidak ada maka CPU tidak dapat bekerja, dan ponsel kita akan mengalami mati total.
- Tegangan Vcore Sebesar 1.8v 8v pada pin A7

Tegangan ini juga merupakan tegangan utama yang dibutuhkan oleh CPU untuk dapat bekerja.
- Tegangan Vana sebesar 2.8v 8v pada pin C1
Tegangan ini dibutuhkan oleh internal IC Power, walaupun bukan merupakan tegangan yang langsung ke CPU , namum jika tegangan ini hilang akan menyebabkan CPU tidak dapat bekerja.
- Tegangan Vmem sebesar 2.8v 8v pada pin B6

Tegangan ini dibutuhkan oleh ic flash. Jika tegangan ini tidak ada maka ic flash sebagai tempat penyimpanan data ponsel kita tidak akan dapat terbooting oleh CPU dan ponsel kita tidak akan dapat hidup.
Berikut adalah contoh titik-titik pengukuran tegangan MTK 6223


Jika ada salah satu tegangan yang tidak keluar, maka kita bisa mengambil kesimpulan bahwa regulator tidak berfungsi untuk mengeluarkan salah satu tegangan tersebut. Solusi yang paling benar atau sesuai aturan adalah anda harus melakukan penggantian MTK, namun jika anda mau melakukan sedikit pengiritan tanpa melakukan penggantian IC, maka anda bisa melakukan jumper dari tegangan lain yang besar tegangannya sama.
Clock (satuan Hz)
Jika diibarakan pada manusia, maka saya membuat perumpamaan clock pada ponsel sebagai detakan jantung. Untuk mempermudah pemahaman tentang clock ini, saya mencoba memberikan sebuah contoh simple dalam kehidupan kita sehari-hari.
Samplenya seperti ini…
Pernahkah anda mencoba berlari keliling lapangan bola satu putaran atau dua putaran. Apabila kita pernah melakukan, dan seandainya kita jarang melakukan hal tersebut, apakah yang akan terjadi setelah anda melakukan lari seputaran tersebut???
Saya yakin anda sudah tau yang terjadi, mata berkunang-kunang, nafas tidak teratur, rasanya mau pingsan saja, punting rokok dan asap keluar dari mulut kita yang perokok .. hehhhe…... Anda bisa menyamakan kondisi anda tersebut dengan kondisi sebuah ponsel yang sedang bermasalah bagian clock nya. Ponsel akan puyeng, kepala ponsel akan senut-senut, dan yang terjadi biasanya ponsel anda akan “lelet” akan bekerja secara “slow motion”, ponsel akan restart, nada dering akan sember, dan lain-lain. Hal ini terjadi karna data yang keluar pada ponsel tersebut tidak sesuai dengan yang semestinya.
Dapatkah anda bayangkan, bagaimana jika clock itu tidak berfungsi sama sekali?? Ibarat manusia yang tidak berdetak jantungnya..?? Betul…. Ponsel tersebut akan mati total.
Kira-kira demikian perumpamaan sederhana tentang clock tersebut. Semoga bisa di pahami dengan bahasa saya yang sederhana ini.. karna emang saya gak bias berbahasa ketinggian, selain takut teman-teman bias tidak mengerti, saya pun mungkin gak ngerti dengan apa yang saya tulis nanti hehehehe…..
Sumber clock pada ponsel adalah komponen yang kita sebut Oscilator.
Ada dua jenis clock pada ponsel kita sebagai syarat kerja CPU, yaitu :

- Sleep clock sebesar 32.768Khz


Skema Sleep Clock oscillator yang saya capture di atas dapat anda temukan pada halaman CPU. Saat kita menekan on off maka ic power akan memberikan respon kepada sleep oscillator sehingga mengeluarkan frekuensi sebesar 32.768 Khz. Clock ini akan digunakan oleh CPU sebagai salah satu syarat kerja CPU untuk dapat bekerja.

- RF Clock sebesar 26Mhz.


Frequensi RF Clock sebesar 26Mhz dihasilkan oleh IC Rf yang merupakan hasil olahan data dari RF Clock oscillator. Artinya, jika kita melakukan pengukuran pada output RF Clock yang menuju CPU dan kita tidak mendapatkan nilai sebesar 26Mhz, maka hal itu disebabkan oleh tidak berfungsinya ic rf atau tidak berfungsinya oscillator RF Clock sehingga tidak menghasilkan output yang seharusnya.
Namun perlu diketahui, bahwa untuk dapat bekerja, Ic RF Membutuhkan tegangan VRF sebesar 2.8v yang dihasilkan oleh sebuah regulator, yaitu Vrf Regulator. Untuk dapat mengeluarkan output, maka regulator ini membutuhkan syarat seperti yang telah kita bahas sebelumnya.
Pengukuran clock baik RF clock maupun sleep clock, ataupun nantinya clock-clock lainnya dapat dilakukan dengan menggunakan Frequensi Counter. Bagaimana melakukan pengukuran ini pada ponsel china, telah saya lampirkan pada DVD bonus comic ini.

Perhatikan struktur Vrf Regulator berikut :


Enable pada regulator diatas adalah VXO Enable yang bersumber dari CPU. CPu memerintahkan regulator bekerja dengan tegangan sebesat 2.8v. jika kita mendapatkan kasus ternyata Vrf tidak keluar sebesar 2.8v, maka secara otomatis ponsel kita akan mati total yang disebabkan karna tidak adanya supply tegangan untuk ic rf untuk menghasikan RF clock untuk CPU. Langkah mudah yang dapat kita lakukan jika kita mendapatkan kasus Vrf tidak keluar tegangan sebesar 2.8v adalah dengan melakukan jumper dari tegangan lain ke tegangan Vrf, misalnya dari tegangan Vmem sebesar 2.8v.
Dibeberapa ponsel nanti anda mungkin akan menemukan dimana tidak terdapat Vrf regulator, anda tidak perlu pusing dengan hal ini. Jika tidak ditemukan regulator eksternal seperti pada gambar diatas, maka kemungkinan terbesar adalah Vrf tersebut langsung di hasilkan oleh Ic Power ataupun CPU yang telah berfungsi sebagai regulator.
Perintah Kerja
Beberapa perintah kerja sebenarnya secara tidak langsung sudah saya tulis di atas… berbentuk enable regulator. Enable yang sudah saya tulis sebelumnya adalah :
- On off sebagai enable untuk bekerjanya ic power.
Pada saat melakukan proses flashing pada ponsel cina, umumnya kita harus menekan tombol on off untuk memberikan respon kepada cpu untuk melakukan proses booting. Artinya, tanpa menekan tombol on off baik saat melakukan proses pencarian RX / TX maupun saat proses flashing, maka proses flashing itu sendiri tidak akan terjadi.
Perhatikan Pin PWRKEY pada titik D3. Jalur ini merupakan jalur on off dari tombol on off yang masuk ke CPU.

- VCO Enable sebesar 2.8v sebagai enable untuk VRF Regulator
Enable ini bersumber dari CPU, perintah ini adalah untuk memerintahkan Vrf regulator untuk mulai bekerja mengeluarkan tegangan Vrf sebesar 2.8v. tentunya untuk dapat bekerja mengeluarkan output maka regulator ini membutuhkan input vbat dan grounding. Tanpa keduanya maka output ini pun tidak akan keluar.
- Ada satu buah perintah kerja lagi yang bersumber dari internal CPU ini untuk CPU ini sendiri yaitu Reset, perintah ini sebesar 2.8v. Reset ini memberikan perintah kepada CPU untuk mulai dapat bekerja, dengan syarat semua syarat kerja yang lain sempurna, baik tegangan maupun clock yang dibutuhkan oleh CPU.
Perhatikan skema reset dari MTK 6223 di samping. Reset berada pada pin C3. Jika pada CPU MTK 6225 kita pelajari bahwa Reset ini berasal dari ic Power menuju CPU maka karna pada ponsel ini tidak terdapat Ic Power, maka perintah ini datang dari CPU menuju CPU itu sendiri.
Pengukuran perintah kerja ini dapat dilakukan dengan menggunakan avo meter seperti saat anda melakukan pengukuran tegangan. Langkah-langkah pengukuran tegangan dengan avometer telah saya lampirkan pada dvd yang terdapat pada setiap pembelian comic ini.


Dari pembahasan syarat kerja di atas dapat kita simpulkan beberapa syarat kerja utama CPU ponsel cina dengan CPU MTK 6225, yaitu :

1. On Off
2. Vio 2.8v
3. Vcore 1.8v
4. Vana 2.8v
5. Vmem 2.8v
6. Vrf 2.8v
7. Rf Clock 26Mhz
8. Sleep Clock 32.768Khz
9. VXO Enable 2.8v

JAF 1.98.66 + FULL EMULATOR (Support UFS) + TUTORIAL


JAF adalah alat untuk reparasi kerusakan software pada HAND PHONE {HP} khususnya pada HP NOKIA. JAF ini mampu memperbaiki data pada HP NOKIA DCT4 dan BB5. Harganyapun terbilang mahal, bagi yang ingin mencoba JAF tapi hanya mempunyai BOX UFS silahkan download file-file yang dibutuhkan dibawah ini.


Setelah semua file di DOWNLOAD, baca CARA INSTAL dan lakukanlah penginstalan sesuai petunjuk.

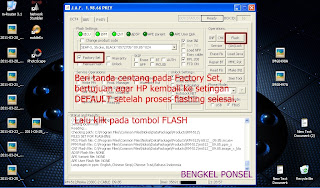

TUTORIAL FLASHING NOKIA DCT-4 (Nokia 2330c) MENGGUNAKAN SOFTWARE JAF + UFS
1. Koneksikan BOX UFS ke Komputer.
2. Jalankan PROGRAM Full Emulator 2010 Support UFS MAGICSOST.




3. Koneksikan HP ke UFS, lalu klik tombol CHK (Check)
 Akan muncul log pada kolom Status and Result:
Getting MCU ID

MCU ID: 0x3168
FLASH ID0: 89810089 <=> INTEL -> Type not in database Addr0: 0x01000000 - 0x01FFFFFF, SectorSize0: 11
FLASH ID1: 00010000 <=> Flash -> not used Addr1: 0x02000000 - 0x02FFFFFF, SectorSize1: 0
First 16 bytes: AD 7E B6 1B 23 10 03 40 C6 05 E4 01 20 A2 00 00
Checking RAM for ALGO...
Algo is ready...
Checking FAID calculation...
P-key nokia module version 01.02
Done!
Phone Restarted...

4. Setelah proses Check selesai lanjutkan dengan melakukan Info dengan cara klik INF (Info).
akan muncul LOG seperti ini:
FILES SET FOR FLASHING:
MCU Flash file: NONE
PPM Flash file: NONE
CNT Flash file: NONE
ADSP Flash file: NONE
APE Variant file: NONE
APE User Flash file: NONE
Switching to serial...
Powering the phone...
Reading...
MCU SW version: V 09.85
11-03-10
RM-512
(c) Nokia
HW version: 2000
PCI version:
UEM version: 4386
UPP version: 12648
RFIC version: 0500
DSP version: ICPR72_09w52_U
LCD version: SUEZ
PPM version: V 09.85
11-03-10
RM-512
(c) Nokia
X
BT MCM version: 2222-302
Content Pack version: Content: x_bla
V 09.85
11-03-10
RM-512
(c) Nokia

Production serial number: IOH950453
Product code: 0572705
Module code: 0204048
Basic production code: 0569925
Flash code:
Order number:
Product specific data:
Long production SN: 0
ATO:
Default SN type:
IMEI plain: 35691103*****
IMEI spare to net: 3A 65 19 01 43 83 27 08
IMEI SV to net: 33 65 19 01 43 83 27 58 F6
Master Code: 7004456111
Phone type: RM-512, Software version: 09.85, Language Pack: X
User code: 12345

Block 1:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 2:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 3:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 4:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 5:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 6:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 7:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN

Searching for saved ini...
Checking for file C:\Program Files\ODEON\JAF\JAF_RM-512.ini
Saved INI not found, loading INI list...
Setting local mode...
Reading product code...
Product Code: 057****
Checking path: C:\Program Files\Nokia\Phoenix\Products\RM-512\

Searching for default location of ini...
Checking path: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-512\
Scanning ini files...
Checking path: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-512\
FILES SET FOR FLASHING:
MCU Flash file: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-512\rm512__09.85.mcusw
PPM Flash file: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-512\rm512__09.85.ppm_x
CNT Flash file: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-512\rm512__09.85.image_x_bla
ADSP Flash file: NONE
APE Variant file: NONE
APE User Flash file: NONE
Languages in ppm: English,Chinese Simpl,Chinese Trad,Bahasa Indonesia
Done!

5. Pilih Firmware sesuai TIPE HP dan lakukan proses flashig dengan menekan tombol FLASH.

Tunggu beberapa menit sampai proses flashing selesai.
LOG pada saat flashing berjalan seperti dibawah ini:
Backup imei OK!
MCU: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-512\rm512__09.85.mcusw
Booting phone...
MCU ID: 0x3168
BOOT file: C:\Program Files\ODEON\JAF\Flash\u3_2nd.fia
Loader version: 04.4F.00 -> Revision: 0007
Boot size is 0x09D8
Boot is ready...
FLASH ID0: 89810089 <=> INTEL -> Type not in database Addr0: 0x01000000 - 0x01FFFFFF, SectorSize0: 11
FLASH ID1: 89810089 <=> INTEL -> Type not in database Addr1: 0x02000000 - 0x02FFFFFF, SectorSize1: 11
First 16 bytes: AD 7E B6 1B 23 10 03 40 C6 05 E4 01 20 A2 00 00
Flash ID is 0x81898900
Flash loader is C:\Program Files\ODEON\JAF\Flash\u3_intel.fia
Loader version: 04.50.00 -> Revision: 0007
Loader size is 0x5720; Loader chk: 19
Loader is ready...
P-key nokia module version 01.02
MSID: 845CAD9E37AAF9E2CE4CB90F15
MSID decoded: 2C40BAE9005752C2A8000000
FAID: B5B23DB14F271A0D5F7B9A6D
Operation took 0 minutes 11 seconds...
Erasing...
Found 2 interval(s) to erase
Erasing area: 01000000 - 0101FFFF...
Erasing area: 01020000 - 01CFFFFF...
Operation took 1 minutes 19 seconds...
Writing...
Perm. Data Restore OK
Operation took 13 minutes 6 seconds...
Restarting MCU...
CNT: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-512\rm512__09.85.image_x_bla
Booting phone...
MCU ID: 0x3168
BOOT file: C:\Program Files\ODEON\JAF\Flash\u3_2nd.fia
Loader version: 04.4F.00 -> Revision: 0007
Boot size is 0x09D8
Boot is ready...
FLASH ID0: 89810089 <=> INTEL -> Type not in database Addr0: 0x01000000 - 0x01FFFFFF, SectorSize0: 11
FLASH ID1: 89810089 <=> INTEL -> Type not in database Addr1: 0x02000000 - 0x02FFFFFF, SectorSize1: 11
First 16 bytes: AD 7E B6 1B 23 10 03 40 C6 05 E4 01 20 A2 00 00
Flash ID is 0x81898900
File is already converted to 128k page...
Flash loader is C:\Program Files\ODEON\JAF\Flash\u3_intel.fia
Loader version: 04.50.00 -> Revision: 0007
Loader size is 0x5720; Loader chk: 19
Loader is ready...
P-key nokia module version 01.02
MSID: 8491907EB348CA8B6FF7CB9426
MSID decoded: D26EBAF1005752C2AA000610
FAID: F67FC87654819ABA6A1CD18F
Operation took 0 minutes 11 seconds...
Erasing Content Pack...
Found 2 interval(s) to erase
Erasing area: 02180000 - 02E7FFFF...
Erasing area: 02E80000 - 02FBFFFF...
Operation took 2 minutes 3 seconds...
Writing...
Perm. Data Restore OK
Operation took 6 minutes 6 seconds...
Restarting MCU...
Operation took 0 minutes 0 seconds...
Extracting Content Pack...
Running: (c) Nokia File Server
CNT Extract OK.
Operation took 0 minutes 9 seconds...
PPM: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-512\rm512__09.85.ppm_x
Booting phone...
MCU ID: 0x3168
BOOT file: C:\Program Files\ODEON\JAF\Flash\u3_2nd.fia
Loader version: 04.4F.00 -> Revision: 0007
Boot size is 0x09D8
Boot is ready...
FLASH ID0: 89810089 <=> INTEL -> Type not in database Addr0: 0x01000000 - 0x01FFFFFF, SectorSize0: 11
FLASH ID1: 89810089 <=> INTEL -> Type not in database Addr1: 0x02000000 - 0x02FFFFFF, SectorSize1: 11
First 16 bytes: AD 7E B6 1B 23 10 03 40 C6 05 E4 01 20 A2 00 00
Flash ID is 0x81898900
Flash loader is C:\Program Files\ODEON\JAF\Flash\u3_intel.fia
Loader version: 04.50.00 -> Revision: 0007
Loader size is 0x5720; Loader chk: 19
Loader is ready...
P-key nokia module version 01.02
MSID: 84C2E72DDCEDE85E07A87F50BE
MSID decoded: 3E4EBAE9005752C2A8000000
FAID: A519D4AE1E581E068AF7C368
Operation took 0 minutes 11 seconds...
Erasing PPM...
Found 1 interval(s) to erase
Erasing area: 01D00000 - 0217FFFF...
Operation took 0 minutes 20 seconds...
Writing...
Perm. Data Restore OK
Operation took 2 minutes 25 seconds...
Restarting MCU...
Flashing Done!
Operation took 26 minutes 15 seconds...

After flash processing...

Waiting for phone to boot...
Reading...
Phone type: RM-512, Software version: 09.85
IMEI: 3569110********
Product Code: 057****
Resetting PPC...
Setting FULL FACTORY......Setting test mode...
Setting FULL FACTORY...
Operation took 0 minutes 6 seconds...
Done!
Done!
Done!

6. Setelah HP selesai di FLASH, lepaskan HP dari BOX UFS dan cobalah nyalakan HP tersebut, apabila HP sudah normal, tinggal tulis NOTA dehhhh...

Semoga Bermanfaat...

Share

Twitter Delicious Facebook Digg Stumbleupon Favorites More
